Диапазон давления и конфигурация безопасности: контрольный список инженера по эксплуатации для выбора компрессора

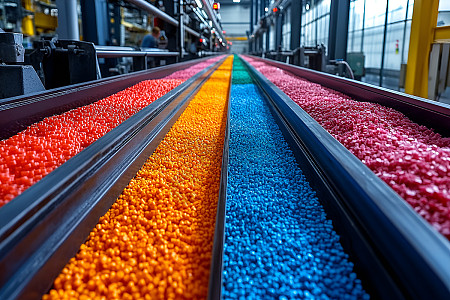

В прошлом квартале меня вызвали на завод по производству пластмасс в Таиланде. Их производственная линия простаивала 18 часов. Основная причина? Винтовой воздушный компрессор, безупречно работавший три года, в одночасье внезапно сломался.

Когда я вытащил бревна, сработала сигнализация о высокой температуре, но термодатчик так и не был подключен к цепи аварийного отключения. Компрессор продолжал работать до тех пор, пока ротор не приварился к корпусу.

Этот инцидент не был сбоем машины. Это был сбой конфигурации.

За прошедшие годы я видел подобные истории по всему миру — от нефтехимических предприятий на Ближнем Востоке до предприятий пищевой промышленности в Европе. Общей нитью редко является тип компрессора. Почти всегда это ошибка конфигурации безопасности по отношению к фактическому рабочему давлению.

Данное руководство не является теоретической статьей. Это практический контрольный список, составленный на основе реальных поломок и охватывающийвинтовой воздушный компрессор, поршневые и центробежные агрегаты высокого давления, чтобы вы могли подобрать правильные защитные слои в соответствии с вашим конкретным диапазоном давления.

Диапазон низкого давления (до 15 бар / 220 фунтов на квадратный дюйм) — скрытые риски в «простых» системах

Это наиболее распространенный диапазон давления.винтовой воздушный компрессордоминирует в этом пространстве. Поскольку эти системы воспринимаются как «стандартные», многие операторы полагают, что базовой защиты достаточно. На практике я вижу три повторяющихся пробела:

1. Температурная логика, а не только температурные переключатели

Во многих винтовых компрессорах базовой модели используется простой биметаллический переключатель температуры. Он срабатывает при температуре 120°C, но к тому времени масло уже закоксовывается. Правильно сконфигурированный винтовой воздушный компрессор должен включать датчик PT100 RTD с проводной логической блокировкой, а не просто программируемую сигнализацию в ПЛК. Контроллер должен физически отключить питание при температуре 110°C и потребовать ручного сброса. Эта единственная функция предотвращает 70% преждевременных отказов роторов, с которыми я сталкиваюсь во всем мире.

2. Контроль перепада давления на масляном фильтре.

Засоренный масляный фильтр приводит к голоданию подшипников. Большинство компрессорных агрегатов контролируют только конечное давление нагнетания. Но четко указанныйвинтовой воздушный компрессордолжен иметь переключатель delta-P на масляном фильтре. Когда перепад давления превышает 2,5 бар, контроллер должен подать сигнал сервисного предупреждения, прежде чем перепускной клапан откроется и нефильтрованное масло начнет циркулировать. Это недорогое дополнение, которое окупается за один капитальный ремонт.

3. Защита фаз и проверка вращения.

Я видел повреждения при обратном вращении в Индонезии, Нигерии и Бразилии — всегда после повторного включения питания на объекте. Правильно сконфигурированный винтовой компрессор должен иметь реле последовательности фаз, которое физически предотвращает запуск при неправильном вращении. Это не является обязательным; это фундаментальный уровень, который следует указывать в каждом заказе на поставку.

Для работы при низком давлении двухлопастной винтовой воздушный компрессор с этими тремя видами защиты обеспечивает наилучший баланс надежности и безопасности. Не принимайте комплект, в котором отсутствует встроенная тепловая и фазовая защита, независимо от ценового преимущества.

Диапазон среднего давления (15–40 бар / 220–580 фунтов на квадратный дюйм) — управление тепловыми каскадами в поршневых компрессорах

Как только вы превысите 15 бар, рынок сместится в сторону многоступенчатых поршневых компрессоров. Проблема безопасности здесь заключается не только в сдерживании давления, но и в управлении температурным градиентом.

Несколько лет назад я расследовал пожар на заводе по производству ПЭТ-преформ в Индии. У двухступенчатого поршневого компрессора засорился интеркулер. Температура нагнетания второй ступени выросла до 230°C, что привело к воспламенению отложений углерода в выпускном клапане. Пламя метнулось обратно в картер.

Расследование показало, что компрессор контролировал только конечную температуру нагнетания. Промежуточная ступень не имела самостоятельной защиты.

Для поршневых агрегатов среднего давления я рекомендую три непреложных слоя безопасности:

•  Независимый контроль температуры на каждой стадии сжатия.Каждый выпускной цилиндр должен иметь собственную термопару, а ПЛК должен инициировать отключение, если какая-либо ступень превышает расчетный предел, а не только конечный выпуск.
• Механические предохранительные клапаны с контрольными индикаторами.В условиях высокого давления предохранительные клапаны могут подниматься и снова закрываться, но не закрываются полностью, что приводит к микроутечкам. Укажите клапаны с подъемным рычагом и визуальным индикатором, чтобы операторы могли проверить, сработал ли клапан. Это особенно важно на удаленных или необслуживаемых объектах.
• Автоматический отвод конденсата с ручным резервированием.Влага неизбежна при сжатии среднего давления. Автоматический слив выходит из строя — я видел, как катушки соленоида перегорали во влажной среде. Каждый автоматический слив должен быть подкреплен ручным запорно-сливным клапаном с письменной процедурой еженедельной ручной проверки.

Диапазон высокого давления (свыше 40 бар / 580 фунтов на квадратный дюйм) — стандарт API в качестве базовой линии

Для применений, где давление превышает 40 бар (газозаправочные станции, испытания трубопроводов или наддув азота под высоким давлением), конфигурация безопасности переходит от лучших практик к техническим нормам. В этой области винтовой воздушный компрессор используется редко; на смену приходят поршневые или диафрагменные агрегаты. Однако принципы безопасности частично совпадают.

В соответствии с требованиями к трубопроводам API 618 (поршневые компрессоры) и ASME B31.3, каждый агрегат высокого давления должен включать в себя следующее:

1. Двойная последовательная защита от избыточного давления.Одного предохранительного клапана недостаточно. Конфигурация должна включать первичный предохранительный клапан, настроенный на 5 % выше рабочего давления, и вторичный клапан, настроенный на 8 %, обеспечивающий сброс давления в безопасный вентиляционный коллектор. Такое резервирование предотвратило катастрофические разрушения на двух заводах в США, с которыми я работал.

2. Мониторинг вибрации и падения штока.Поршневые компрессоры высокого давления испытывают значительные механические нагрузки. Я настоятельно рекомендую

•  Датчики приближения на каждой направляющей крейцкопфа для обнаружения износа направляющего кольца.
•  Датчики вибрации на каждой головке блока цилиндров с логикой отключения, если скорость превышает 25 мм/с.

3. Давление масла в картере с низким отключением.При работе под высоким давлением давление масла поддерживает подшипники, а также приводит в действие разгрузочные устройства регулирования производительности. Обязательным является реле низкого давления масла, которое немедленно отключает привод — не сигнальная лампа, а физическое реле отключения.

Центробежные компрессоры — защита от перенапряжения — это защита персонала

Центробежные компрессоры работают на очень высоких скоростях, часто с большими рабочими колесами. Самым опасным событием безопасности является не избыточное давление, а помпаж.

При помпаже центробежного компрессора ротор может сместиться в осевом направлении на несколько миллиметров за миллисекунды. Возникающая в результате вибрация может привести к разрыву выпускного трубопровода. Я видел, как на европейском химическом заводе в результате скачка напряжения срезался 10-дюймовый фланец из нержавеющей стали.

Для центробежных агрегатов эти функции безопасности не подлежат обсуждению:

•  Антипомпажное управление с помощью специальных быстродействующих продувочных клапанов.Время срабатывания клапана должно быть менее 1 секунды. При указании запросите у поставщика отчет об испытаниях на переходную реакцию клапана. Если они не могут этого предоставить, считайте это красным флагом.
•  Контроль осевого положения (износ упорного подшипника).Должны быть установлены два независимых бесконтактных датчика, измеряющих смещение вала. Если осевое перемещение превышает 0,3 мм (в зависимости от конструкции ротора), система должна инициировать контролируемый останов, прежде чем упорные подшипники выйдут из строя.
• Сухие газовые уплотнения с контролем вентиляционного потока.Для применений с опасными газами в стандартную комплектацию входят тандемные сухие газовые уплотнения. Но настоящая безопасность заключается в расходомере для вентиляции утечек. Постепенное увеличение вентиляционного потока указывает на ухудшение уплотнения и обеспечивает раннее предупреждение на несколько недель — если система мониторинга установлена ​​и отслеживается тенденция.

Три универсальных правила безопасности — независимо от того, какой тип компрессора вы выберете

На каждом объекте, который я посетил по всему миру — будь то винтовой воздушный компрессор на австралийской шахте, поршневой компрессор на российском газовом предприятии или центробежная установка на немецком нефтеперерабатывающем заводе — эти три правила соблюдаются:

1.  Ручные запорные клапаны на выходе компрессора.Электронное отключение может выйти из строя. Физический шаровой кран или задвижка на нагнетательном фланце дает операторам возможность изолировать компрессор от системы во время аварийной ситуации, даже если система управления не реагирует.
2. Смотровое стекло в смазываемых системах.Для маслозаполненных винтовых компрессоров смотровое стекло линии возврата масла представляет собой простое защитное устройство, о котором часто забывают. Если вы не видите, как масло течет во время работы под нагрузкой, значит, маслооткачивающая линия заблокирована. Без этого визуального подтверждения компрессор будет постепенно терять масло, что приведет к выходу из строя подшипников. Я рекомендую устанавливать смотровое стекло на каждом маслозаполненном винтовом воздушном компрессоре в качестве стандартной позиции.
3.  Записи о калибровке для каждого датчика давления и температуры.Я не могу не подчеркнуть это достаточно. Датчик, который показывает низкую температуру на 5°C, разрушит всю вашу конфигурацию безопасности. Убедитесь, что ваш поставщик предоставляет сертификаты заводской калибровки, соответствующие международным стандартам (ISO 17025). Более того, планируйте ежегодную повторную калибровку — это единственная наиболее экономически эффективная инвестиция в безопасность, которую вы можете сделать.

Делаем окончательный выбор — матрица решений, основанная на ваших обязанностях

Если вы находитесь на этапе планирования новой компрессорной станции, вот упрощенная схема, которой я делюсь с клиентами во время оценки объекта:

Почему это важно — помимо соблюдения требований

Я работал над компрессорными системами на шести континентах. Наиболее успешные операторы не рассматривают конфигурацию безопасности как статью расходов. Они рассматривают это как страховку, которая приносит дивиденды в виде бесперебойной работы, предсказуемости обслуживания и доверия персонала.

Правильно настроенный винтовой компрессор с надлежащей тепловой и фильтрующей защитой прослужит дольше плохо сконфигурированного агрегата на три-пять лет, с меньшим количеством незапланированных остановок на 40%. Хорошо оснащенный поршневой компрессор предупредит вас о выходе из строя интеркулера за несколько недель до того, как это станет угрозой возгорания. Центробежный агрегат с защитой от перенапряжений сохранит ваши трубопроводы в целости и сохранности в течение всего расчетного 20-летнего срока службы.
